Принцип действия прямоточного вакуумированного солнечного коллектора

17 марта 2012 Печать

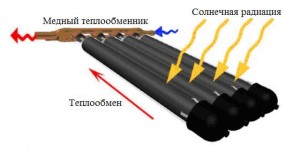

Солнечная радиация идет сквозь вакуумированную трубочку из стекла, попадает на поглотитель, потом превращается в необходимую потребителю тепловую энергию. Данное тепло передается лишь по жидкости, протекающей внутри коаксиального трубчатого прямоточного теплообменника. Каждая трубка соединена с накопительным бачком «коллектором» – это система, включающая 2 медные трубки. По одной из таких трубок вода передается к баку-накопителю, по другой — вода из бака поступает для нагрева в вакуумированные трубки.

Принципы действия такого коллектора заключаются в следующем. Сложный и дорогой тип устройства: тепловая трубка — закрытая труба с малым содержанием легкокипящих жидкостей. Под воздействием тепла они испаряются и забирают тепло трубки. Пары подымаются в верхнюю часть устройства, где конденсируются, а затем передают такое тепло теплоносителю в контур водопотребления с незамерзающей жидкостью (в отопительный контур). Конденсат стекает непосредственно вниз, все повторяется. Приемник коллектора медный и с надежной теплоизоляцией. Передачи тепла происходят посредством медной «гильзы» приемника, за счет чего отопительный контур получается отделенным от трубок, при повреждении 1 трубки коллектор работает.
